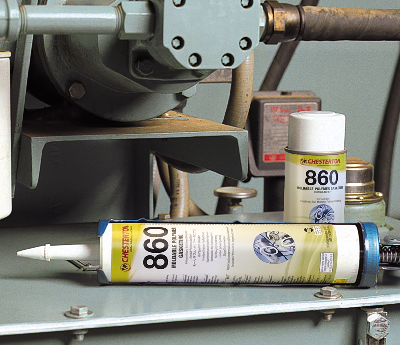

Chesterton 860 MPG формируемый полимерный прокладочный материал

---

---

Chesterton 860 является двухкомпонентным уплотнительным материалом, который можно сформировать самостоятельно на месте уплотнения. Позволяет создавать ультратонкие прокладки любого размера и любой формы, никогда не прилипает и легок в использовании.

Описание Chesterton 860 MPG

Формованное полимерное уплотнение Chesterton 860 - это твердый гибкий уплотнительный материал, который заполняет неровности поверхности, предотвращает утечки и никогда не прилипает к поверхности после отверждения. Это единственный продукт, который можно использовать практически во всех случаях применения прокладок.

860 MPG легко формуются в простые или сложные формы, устраняя необходимость инвентаризации предварительно вырезанных прокладок или листов прокладок. Этот уникальный полимерный материал устраняет отходы, которые часто составляют 50% при использовании обычного прокладочного материала.

Используя MPG, можно сформировать прокладки толщиной 0,13 мм (5 мил). Это обеспечивает наилучшую посадку между фланцами и намного более высокую стойкость к давлению и химическим воздействиям.

Поскольку он образует очень быстрое уплотнение, 860 MPG выдерживает давление до 1 кг/см2 (15 фунтов на кв. Дюйм) после сборки оборудования и до 7 кг/см2 (100 фунтов на кв. Дюйм) за считанные минуты. Его можно использовать при температуре от –51C до 260˚C (от –60˚F до 500˚F).

Разборка оборудования всегда проста, если его герметизировать с помощью прокладки из прессованного полимера 860. Он никогда не склеивает сопрягаемые поверхности и не прилипает к поверхности, на которую он нанесен. После разборки просто снимите прокладку. Никакого соскабливания не требуется.

Chesterton 860 MPG основные характеристики и преимущества

• Полимерный материал никогда не прилипает к поверхностям
• Остается эластичным, не стареет
• Образует ультратонкую прокладку
• Выдерживает более высокое давление
• Заполняет зазоры глубиной до 6 мм (1/4 дюйма)
• NSF P1 Регистрационный номер 134017, 134018
• Экономичный; стоит меньше, чем уплотнитель из прессованного листа

Ознакомиться с паспортом безопасности Chesterton 860 MPG

Области применения Chesterton 860 MPG

1. Корпуса подшипников
2. Фитинги, включая резьбовые фитинги
3. Кожухи турбины
4. Вакуумные системы
5. Приводные механизмы

Посмотрите видео на нашем youtube канале, где подробно показано, как использовать и наносить полимерный материал Chesterton 860

Примеры использования Chesterton 860 MPG

1. Уплотнение изофазного охладителя

Утечка в коллекторе изофазного охлаждающего змеевика привела к незапланированному отключению.

• Заказчику требовался быстрый ремонт охладителя. Ограничения по времени не позволили бы заменить изофазные катушки.
• Основной причиной утечки были неровные, корродированные уплотнительные поверхности.

Для уплотнения была использована формовочная полимерная прокладка Chesterton 860 MPG для герметизации шероховатых поверхностей.

• Промышленное покрытие ARC 10 для восстановления поврежденных уплотнительных поверхностей.
• Установка прошла быстро и легко

Chesterton 860 MPG наносился на каналы трубной решетки и водяную камеру. Уникальный двухкомпонентный герметик затвердевает даже на участках толщиной до 6 мм.

• Охладитель был затем подвергнут гидроиспытаниям в течение 3 часов при давлении 80 фунтов на квадратный дюйм.
• На изофазном охладителе не обнаружено утечек и он был снова введен в эксплуатацию.
• Заказчик смог уложиться в срок



2. Уплотнение сальника вертикального насоса для перехода с сальниковой набивки на механическое уплотнения

Модернизация насоса Worthington VTP Hotwell с набивки на разъемное уплотнение Chesterton 442. Годы утечки повредили лицевую сторону сальника. Вал также был сильно изъеден.

• Уплотнение сальника Chesterton 442 к поверхности сальника и втулки уплотнения к валу насоса было невозможно из-за точечной коррозии.

Поскольку насос нельзя было снять для обработки уплотнительных поверхностей, была использована разрезная переходная пластина для создания «новой» поверхности сальника и размещения уплотнения на «чистой» области вала.

• Формовочная полимерная прокладка Chesterton 860 MPG использовалась для уплотнения половин переходной пластины и пластины к поврежденной поверхности сальника.
• Уникальная двухкомпонентная антиадгезионная технология обеспечивает полное отверждение даже на толстых участках и на широком фланце.

Chesterton 860 MPG сократил время перевода насоса с набивки на разделительное уплотнение Chesterton 442 до 8 часов.

• Переоборудование насоса не требует разборки, механической обработки или приобретения новых деталей насоса.

Ориентировочные затраты на восстановление: 28 200 долларов США.

Фактические затраты на Честертон: 1 125 долларов США.

Уплотнительная пластина: 500 долларов США

Chesterton 860 миль на галлон: 175 долларов

Стоимость труда: 450 долларов США.

Общая экономия: 27 075 долларов США.



3. Уплотнение теплообменников с ребристыми вентиляторами

На угольной электростанции мощностью 3600 МВт эксплуатируется 6 блоков, охлаждаемых ребристыми теплообменниками.

• Каждая установка имеет 6 вентиляторов, приводимых в действие двигателем / редуктором.
• Завод боролся с постоянной утечкой трансмиссионного масла через большие вспомогательные коробки передач охлаждающих вентиляторов. Электростанция использовала герметик на основе силикона RTV в качестве прокладки, который плохо герметизировался и приводил к значительной потере масла в дополнение к возникновению пожара. Также были высокие затраты на простои из-за вышедших из строя подшипников.

Формовочная полимерная прокладка Chesterton 860 MPG использовалась для уплотнения кожухов коробки передач. Уникальная 2-компонентная, неклейкая технология обеспечила полное отверждение даже при толстых участках и широких фланцах. Предпочтение было отдано Chesterton 860 MPG из-за слабого запаха, простоты использования и очистки.

• На ремонт коробки передач, герметизированной силиконом RTV, потребовалось 12 часов на разборку, 3 дня на ремонт и 1 день на замену.

Снижение потерь масла на 95% в год, экономия 45000 долларов на 6 коробках передач

• Сокращение трудозатрат, времени простоя и производства (80 000 долл. США в час) на снятие и замену коробки передач.
• Экономия на подшипниках в год - 60 000 долларов США (7 подшипников)



4. Уплотнение резьбовых и фланцевых соединений

На заводе по переработке минерального масла, на котором резьба маслопроводов из нержавеющей стали была заклеена лентой из ПТФЭ низкой плотности, происходила регулярная утечка.

• Частые утечки приводили к расходам на регулярную очистку и нарушению безопасности. Заказчик постоянно мыл пол.
• Заказчику требовалось полное решение для уплотнения всех резьбовых и фланцевых узлов.

Лента Chesterton 800 GoldEnd® используется на резьбовых соединениях. Лента 800 GoldEnd® высокой плотности на 300% толще и не рвется в зоне контакта резьбы. Формовочная полимерная прокладка Chesterton 860 MPG используется в качестве прокладки для фланцевых соединений и устраняет утечку масла.

Заказчик сэкономил более 6500 долларов и повысил безопасность работников.

Экономия включает:

• Отсутствие отходов термомасла
• Уменьшение количества прокладок из нескольких листов до одной системы прокладок
• Экономия человеко-часов на техническое обслуживание
• Снижение затрат на остановку оборудования

Теперь заказчик использует Chesterton 860 MPG в других уплотнениях на заводе.

Чтобы купить Chesterton 860 MPG формируемый полимерный прокладочный материал пришлите нам необходимый артикул продукта из таблицы в начале страницы, а так же укажите необходимое количество, на электронную почту mail@alphamech.ru

Перейти к странице продукта на сайте производителя (англ. язык): Chesterton 860 MPG: Moldable Polymer Gasketing



Таблица химической устойчивости Chesterton 860

Вещество	Химическая устойчивость	Температура (по Цельсию)
Ацетон	Устойчив	25
Бензол	Приемлемая	25
Этиловый спирт	Устойчив	25
Бензин	Слабая	25
Соляная кислота, 36%	Устойчив	25
Минеральное масло	Устойчив	25
Азотная кислота, 10%	Устойчив	25
Азотная кислота, 70%	Приемлемая	25
Фосфорная кислота, 30%	Устойчив	25
Перхлорэтилен	Устойчив	25
Концентрированный гидроксид калия	Приемлемая	149
Гидроксид натрия, 15%	Устойчив	25
Пар до 7 кг / см2 (100 фунтов на кв. Дюйм)	Устойчив	170
Серная кислота, 10%	Устойчив	25
Серная кислота, 95%	Слабая	25
Толуол	Приемлемая	25
Ксилол	Приемлемая	25
